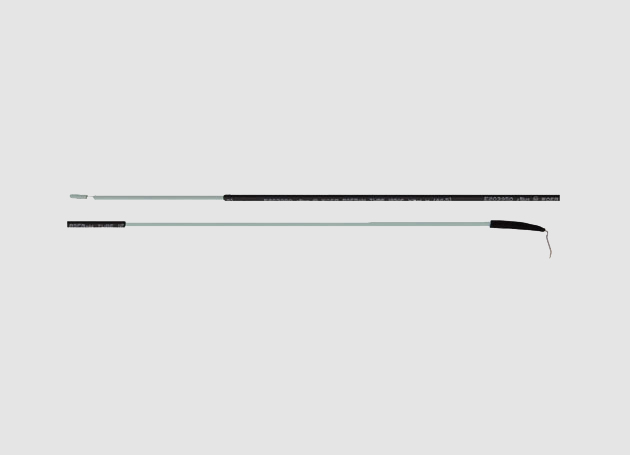

●该设备实现了线材通过送线轮自动送线、切断剥头、单端压接端子并穿套热缩套管、线材，上穿套一条100~ 150mm长热缩套管的连续自动化加工。 ● 线材分段剥头打端、不同位置穿套两条长短不一的热缩套管并热缩全自动一体完成,单机产能相当于一条10~12人的半自动产线的产能。 ●采用PLC控制,触摸屏操作,操作简单、调整快捷。 ●设备主要元器件采用国际国内知名品牌,保障设备动作的可靠性和使用寿命。 |
|
型号 |
HS-61216-H |
|
电源 |
AC220V/50HZ (单相) Single phase |
|
功能 |
单端压接端子、单套/双套热缩套管 |
|
产能 |
18条/分钟(线长350mm) |
|
加工线径 |
0.5mm²- 1.5mm² |
|
切断长度 |
300mm- -500mm (套两套管/-套管线材长度) 60~ 2000mm(不套管线材长度) |
|
剥皮长度 |
1mm- 10mm |
|
切管长度 |
管1 : 18mm- -25mm (pipe 1);管2: 100~150mm (pipe 2) |
|
切断精度 |
0.5mm+切断长度*0.2%以下 |
|
空气压力 |
0.6-0.7Mpa (请使用清洁干燥气源) |
|
检测装置 |
线材缺线或打结、端子检测、套管检测 |
|
热缩装置 |
热风管+热烘道 |
|
外型尺寸 |
2100L* 1200W*1650H (mm) ( 不含放线架和热烘道) |
|
体积重量 |
约450Kg |
|
其它 |
选配端子压力管理装置、端子视觉检测 |
